7000CDT回歸傳統抽屜式CD承盤設計,7000CDT的機構採用帶有電子數據緩衝器的高精密度三洋雷射頭,可實現準確無誤的CD 播放。7000CDT 的部分技術由旗艦 9000CDT 向下移植,內部伺服電路板的數位緩衝器read head digital buffer 來減少光碟讀取的失誤,有效減低雷射頭讀取CD數據時的障礙,就算播放表面有刮痕的CD唱片都難不到它,提高不良CD片的讀取率。為確保數位信號完美傳送到DAC或數位擴大機的DA線路,7000CDT 的數位同軸與光纖輸出由差分線路驅動器傳送。主時鐘由高精度晶體振盪器控制,使同軸和光纖的數位輸出表現出極低的抖動(數位失真)水平。

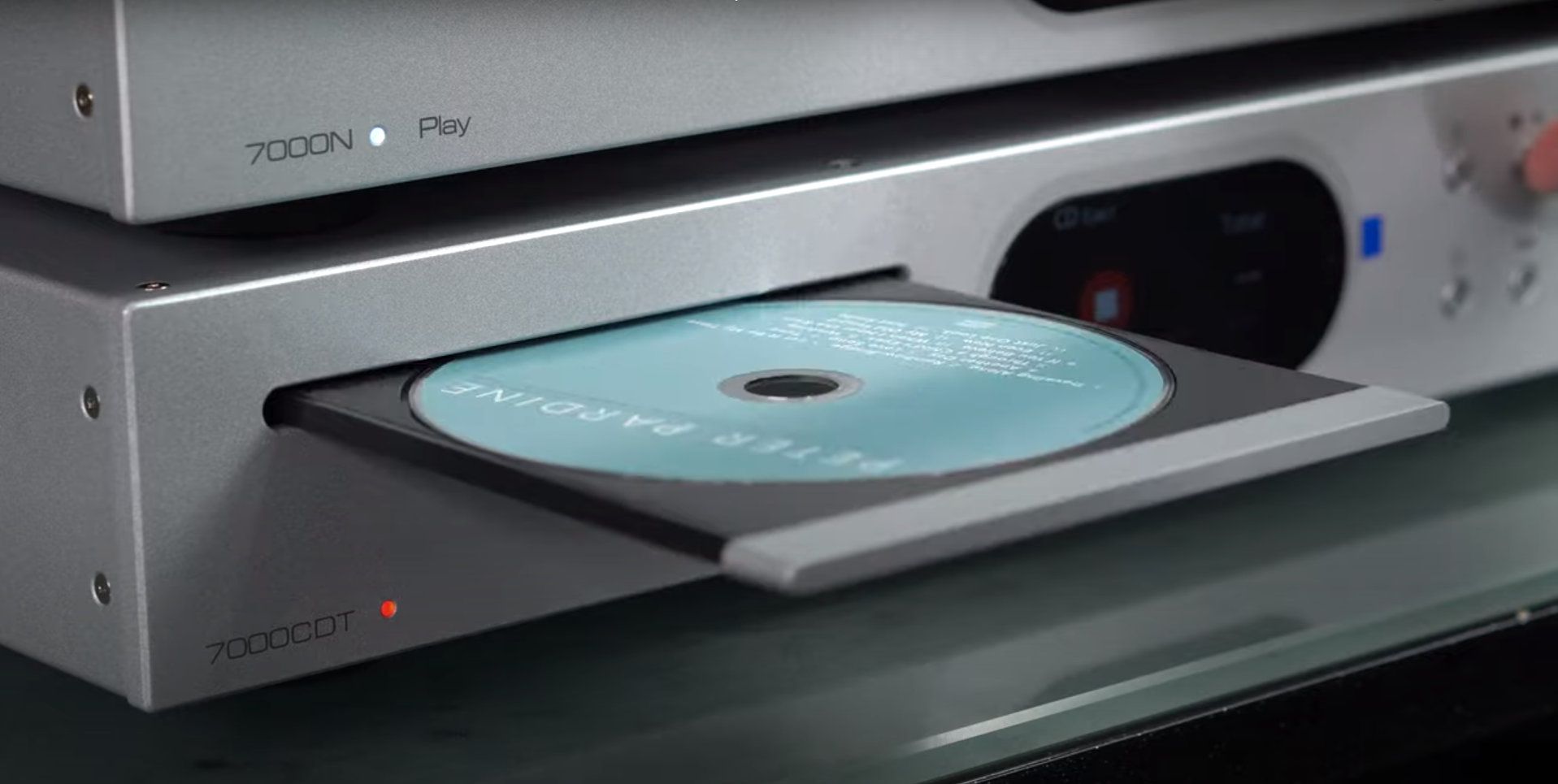

此外,伺服電路主時鐘採用溫度補償晶體振盪器temperature-compensated cystal oscillator控制,以確保不論音訊以光纖或同軸輸出時,都能減少時基誤差與數位干擾, 7000CDT頻率響應精確於 20Hz~20kHz,諧波失真低於0.002%。電源供應採用Noratel(箭豬)為Audiolab客製化環型變壓器,提供純淨高效率電源。機器內部並已安排電源接地處理,MCU伺服主板以大型排線控制CD機構與前控制板有效運作,一切電路佈局皆合情合理並採最佳路徑運行。另外7000CDT 的薄型托盤可減少碟片的磨擦,堅固的鋁製底座和底盤可以解決於高速旋轉時的而產生的振動。
7000CDT 螢幕換上了全新的全彩 IPS LCD 屏幕 (2.8吋, 解析480×640),具備互動式操作顯示(GUI),播放CD唱片可顯示基本曲目/時間,播放USB HDD時可顯示歌名/時間,另可調整螢幕亮度/選單語言/待機設定…等功能設定,提供使用者掌握訊息。機背隨身碟USB槽可讀取包含MP3/WAV/AAC/WMA等音樂檔案格式。
電壓規格 | 120V, 50/60Hz |
---|---|
消耗電力 | 22W, 待機 < 0.5W |
CD碟片讀取格式 | 12 公分/ 8 公分 CD/CDR/CD-RW |
CD ROM型式 | CD TRAY抽屜式 |
數位輸出 | 支援FAT12 / FAT16 / FAT32 格式軟碟 |
USB 讀取槽 | 105分貝 |
USB 播放檔案 | 支援 WAV / MP3 / WMA 音樂檔案 |
顯示幕規格 | 2.8吋 彩色 IPS LCD, 解析度 480×640 pixel |
12 TRIG觸發 | IN 輸入 / LINK輸出 |
---|---|
數位輸出電壓 | 500±50mVpp |
輸出阻抗 | 75 ohm |
取樣率 | 16bit / 44.1KHz |
頻率響應 | 20Hz ~ 20kHz (- 0.01dB ref. 1 kHz) |
尺寸 | 444寬 x 78高 x 322深 (mm) |
淨重 | 5.5公斤 |
