EAR 509 MKII真空管單聲道後級
2019-05-06

EAR 509 MKII真空管單聲道後級

100瓦輸出功率

文‧U-Audio編輯部

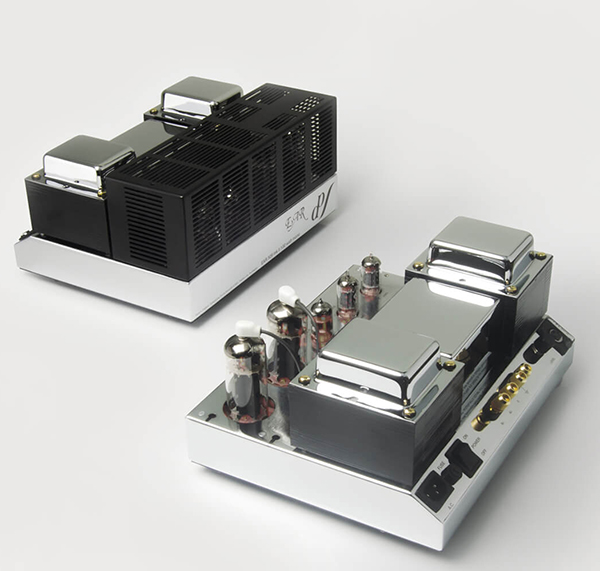

英國EAR(Esoteric Audio Research)成立於1976年,成名之作就是由創立者Tim de Paravicini親自操刀設計的EAR 509單聲道真空管擴大機。現在EAR 509已經發展到MKII第二代版本,產品外型線條與配置大致不變,機箱外殼採用鍍鉻拋光處理,不易生鏽變質,還有漂亮的金屬光澤。位於變壓器中央的濾波電容新增了封裝外殼,表面同樣有鍍鉻處理,真空管的部分有黑色柵狀金屬網罩保護。

原廠表示這款單聲道後級最初是為了專業錄音室設計的器材,但是高傳真(High fidelity)的特質也很適合應用於家中播放音樂。在設計上,EAR 509 MKII選用了5支真空管,包含2支ECC83(12AX7)、2支PL-509(EL519)、1支ECC85(6AQ8),標榜採用無負回授設計,加上特別手工訂製的電源變壓器以及輸出變壓器,在出廠前還要經過嚴格測試,讓EAR 509 MKII而且和上一代同樣具備100瓦輸出功率。

在使用上,EAR 509 MKII在背板上提供了一組XLR輸入,不過規格表卻標示XLR or RCA。向代理商仩益確認後得知,目前引進的是以XLR平衡為主,如果想要使用RCA非平衡必須另外訂購,在購買時要特別留意。另外喇叭輸出提供4歐姆、8歐姆兩種不同承阻喇叭輸出端子,可以為不同阻抗的喇叭傳達帶來適當的驅動力。至於偏壓調整,EAR 509 MKII的機身上有4顆LED燈號,用家可以觀察LED燈亮的強度,如果亮度不同代表偏壓需要調整。




器材規格

型式:真空管單聲道後級擴大機
真空管:ECC83(12AX7)x2、PL-509(EL519)x2、ECC85(6AQ8)x1
頻率響應:3Hz~20kHz(+0/-1dB)
輸出功率:100瓦
訊噪比:96dB
失真(I.M.D.):<0.2%
諧波失真:-3dB <0.5%12Hz-60kHz
輸入靈敏度(非平衡):1.2V
輸入阻抗(非平衡):25k歐姆
阻尼因數:20
輸入端子:RCA或XLR
尺寸(LxWxH):300x254x150mm
重量:15.3kg
